Оборудование для сетей хранения

10.06.2016

Приборы НРЕ, позволяющие хранить информацию, способны поддерживать разные архитектуры корпоративных центров обработки данных. У них архитектура SAN является традиционным решением. Она обеспечивает совместный доступ к информации, который независим от локальных вычислительных сетей. Самые различные технологии, позволяющие хранить данные, созданы на базе адаптеров и коммутаторов, которые устанавливаются в серверы.

Чтобы подключать приборы к портам коммутаторов применяются съемные трансиверы небольшого форм-фактора. Они предоставляют возможность преобразовать электрические сигналы в оптические. Применение подобных коннекторов позволило достичь высокой плотности портов. Высокий уровень надежности коммутаторов будет обеспечиваться возможностью проводить горячую замену дублированных блоков питания, а также вентиляторов. Обеспечена и функция «горячей» загрузки кода. Система поддерживает гибкое наращивание количества портов с помощью программных ключей.

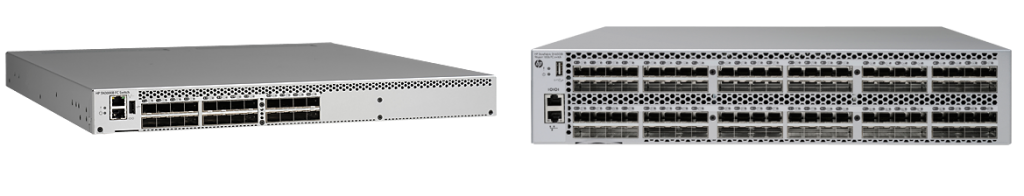

Кроме коммутаторов, а также адаптеров сеть хранения информации может состоять из маршрутизаторов. Устройства эти обеспечивают связь, не требуют объединения. Системы серии В созданы на продуктах компании Brocade. В такую серию входят модульные директоры, коммутаторы и маршрутизаторы. Коммутирующие устройства SAN Switch и SN3000B/SN600B/SN6500B FC Switch – это базовые комплектации, которые содержат специальное программное обеспечение.

Программное обеспечение SAN Network Advisor предоставляет возможность из одной точки управлять сетями Fibre Channel over Ethernet (FCoE), маршрутизаторами и коммутаторами. Система способна интегрироваться с передовыми партнерскими решениями. В сетях хранения информации SAN Network Advisor обеспечивает конфигурирование, управление и отслеживание состояния директоров и коммутаторов Brocade, адаптеров НВА и CAN.

Решение SAN Network Advisor способно поддерживать пользовательские роли для IP части и SAN. А используя бесплатную версию SAN Network Advisor Professional можно управлять фабрикой, размеры которой составляют 1000 портов. Решение SAN Network Advisor Professional Plus способно увеличивать лимит до 36 фабрик, 2560 портов, предоставляя возможность сохранять историческую информацию о производительности.

Функциональность коммутаторов серии В включает:

  • скорость порта 16 или 8 Гбит/с: предотвращение и удаление узких каналов эффективности в вир¬туальных серверных средах высокой плотности;
  • быстрое развертывание платформы минимальной конфигурации, постепенно увеличивая масштаб функциональности и внедрения;
  • неблокируемая архитектура: одновременная передача информации по всем портам с целью обеспечения повышенной производительности;
  • используемые по требованию порты, обеспечивающие масштабируемость и возможность быстрого добавления ресурсов, для работы в высокодинамичной бизнес-среде это очень важно;
  • виртуализация N_Port ID: бесконфликтное серверное подключение к коммуни-кационным средам различных производителей, а также обеспечение подключения к SAN каналу.

При внедрении облачных технологий, возрастают требования к эффективности обеспечения связей с удаленными ЦОД. Чтобы упростить и удешевить передачу трафика, на 16-гигабайтных коммутаторах установлен специальный функционал. Чтобы максимально применять оптические волокна, используется аппаратура для спектрального уплотнения каналов. Это предоставляет возможность передавать больше сигналов по одному волокну.

Технология 10 Гбит/с Fibre Channel предоставляет возможность защищать оборудование, обеспечивая возможность включать на 16-гигабитных коммутаторах порты в режимах 10 Гбит/с. Большая часть xWDM способна поддерживать передачу на такой скорости. Такая технология применяется на коммутаторах моделей SN8000B, SN6500B и SN6000B.

Чтобы эффективно применять каналы между площадками в специализированную микросхему для передачи информации, добавляется функция сжатия трафика по специальному алгоритму с самой высокой скоростью распаковки. Эта функция является частью базовой поставки Fabric OS и предоставляется бесплатно.
